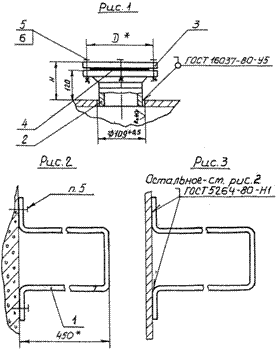

Условное обозначение конструкции для установки акустического преобразователя АП датчика уровня акустического ЭХО-5 на резервуаре по рис.1:

Установка 1 ЗК4-208-89.

Расстояние от любой из боковых внутренних стенок резервуара до оси закладной конструкции установки 1-7 не менне 500мм.

Установки 1-7 испытать совместно с резервуаром.

Крепление производить в соответствии с ВСН410-80/ММСС СССР.

Условное наименование	Рис.	Тип устанавливаемого прибора	Размеры, мм		Поз. 1 Кронштейн ЗК4-91-89	Поз. 2 Патрубок ЗК4-209-89	Масса, кг
			D	H	Количество
					1	1
					Условное наименование
1	1	АП-6808907258; АП-608888685	170	137	-	ПФ-1	7,2
2		АП-6808907258; АП-608888685				ПФ-2
3		АП-608888685, УВЗ-1				ПФ-3
4		АП-608888685-01	180	139		ПФ-4	9,5
5						ПФ-5
6		АП-608888685-02	190	147		ПФ-6	14
7						ПФ-7
8	2	АП-3, АП-4М	-	-	К-2	-	0,4
9	3	АП-3, АП-4М	-	-	К-2
